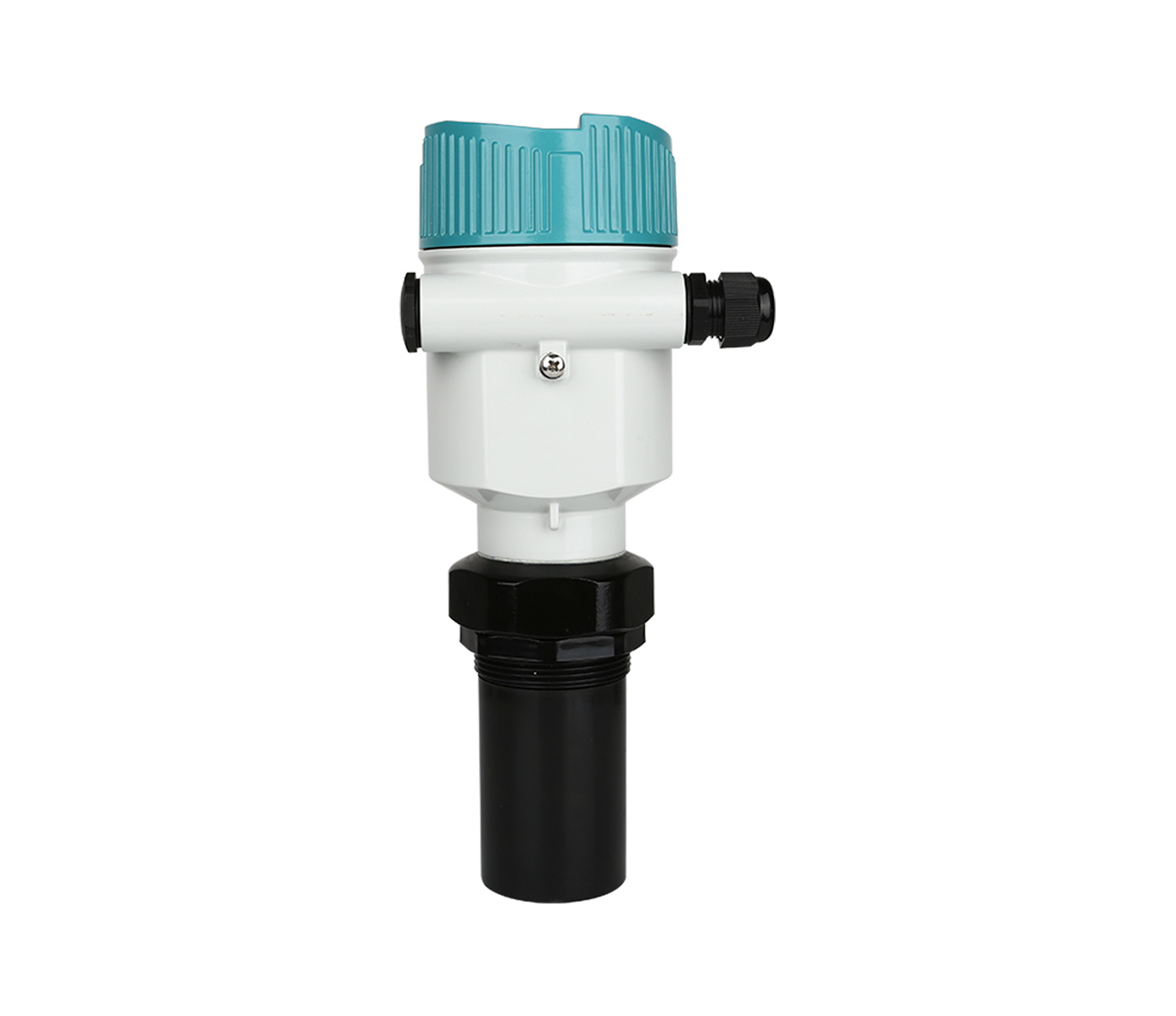

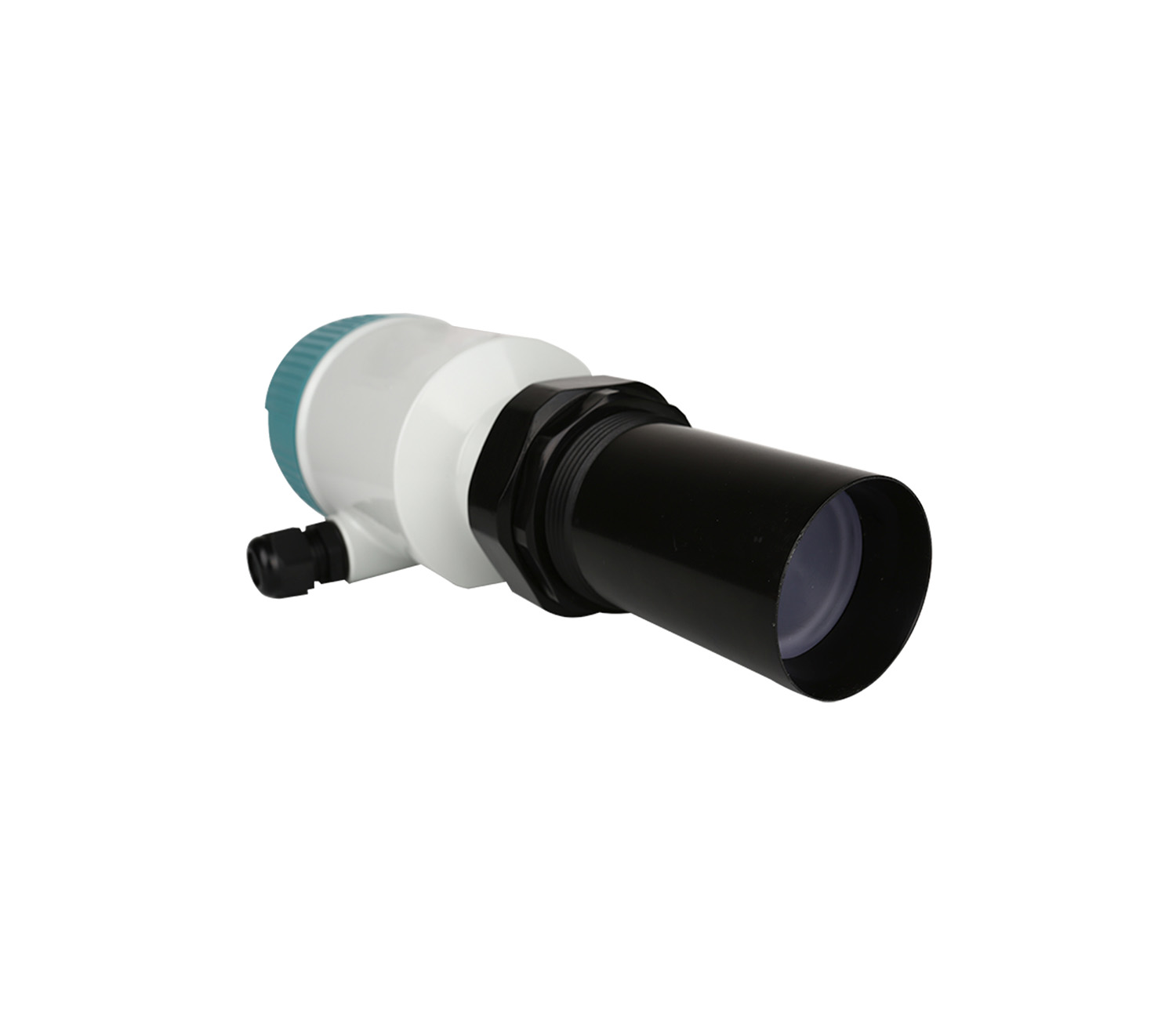

高精度超聲波物位計

超聲波料位計是一種利用了超聲波方向性好，穿透能力強，易于獲得較集中的聲能，在水中傳播距離遠等特點而設計開發的用于測量液位的工業儀器。超聲波料位計已在醫學、軍事、工業、農業等各個領域得到了廣泛的應用。

液位和料位測量是工業上經常遇到的一個問題，超聲測位技術有很多優點，它不僅能定點和連續測位，而且能方便的提供遙測或遙控所需的信號。與放射性測位技術相比，超聲技術不需要防護，與激光測距技術相比，它又有簡單和經濟的優點，同時超聲技術一般不需要運動部件，所以在安裝和維護上又相應比較方便。超聲波物位計可廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品（釀酒業，飲料業、添加劑、食用油、奶制品）、抗洪防汛、水文監測、明渠、空間定位等許多行業。

?：18223340054? 在線溝通

分享到:

工作原理

技術參數

產品簡介

安裝要求

工作原理

QTDS-100超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.

由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：

距離 [m] = 時間×聲速/2 [m]

聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度

技術參數

量程	5M、10M、15M、20M
測量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）

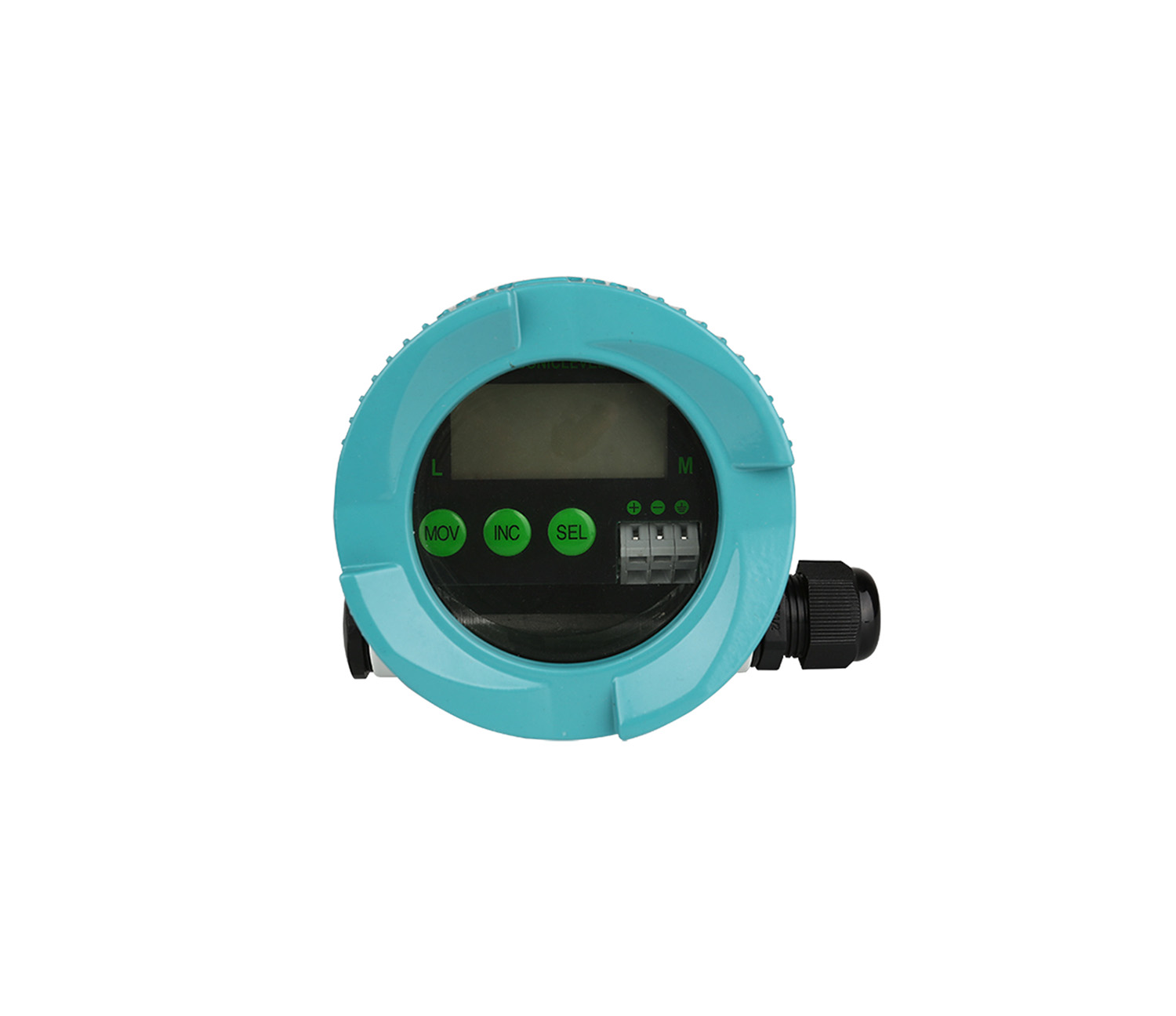

顯示	液晶顯示
模擬輸出	2線制4～20mA/250Ω負載
繼電器輸出	無
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃
通信	無
防護等級	顯示儀表IP65，探頭IP68
探頭電纜	無
探頭安裝	顯示儀表IP65，探頭IP68

產品簡介

　QTDS-100一體式超聲波物位計是通用型超聲波物位計，它博采眾長，吸取了國內外多種物位儀優點，實現了全數字化，人性化設計理念，具有完善的物/液位測控·數據傳輸和人機交流功能。主芯片采用工業級單片機，數字溫度補償和超寬電壓輸入穩壓等數十塊相關集成電路。具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。它不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。

安裝要求

1、換能器的正下方應盡量避開進、出料口等液面有劇烈波動的位置；
2、由于波束角的存在，換能器安裝時應與器壁或池壁保持一定的距離；
3、超聲波波束所輻射的范圍內，不能有障礙物，安裝時應盡量避開池內設施，如扶梯、管路、攪拌器等；
4、安裝地點應盡可能遠離產生強電磁干擾的設備；
5、對于頂部為拱形的容器，超聲波液位計安裝應偏離容器頂中心位置，以免形成多次的反射回波；
6、頂部為平面的錐形容器，超聲波液位計應盡量安裝在頂部中央，這樣可以保證測量到容器底部；
7、應盡量避免將超聲波液位計安裝在液位容易堆積泡沫漂浮物或劇烈波動的地方，因為會影響回波質量，產生虛假回波，從而影響測量精度。必要時可加裝導波管，其長度至最低液位即可，應保證管內、外液位能自由、同步升降，內壁要光滑；
8、盡量不要使用在有水蒸氣的場合，如果有蒸汽，易形成水珠附著在探頭的表面，對正常測量造成影響；
9、露天安裝時應加裝遮陽（雨）罩。
